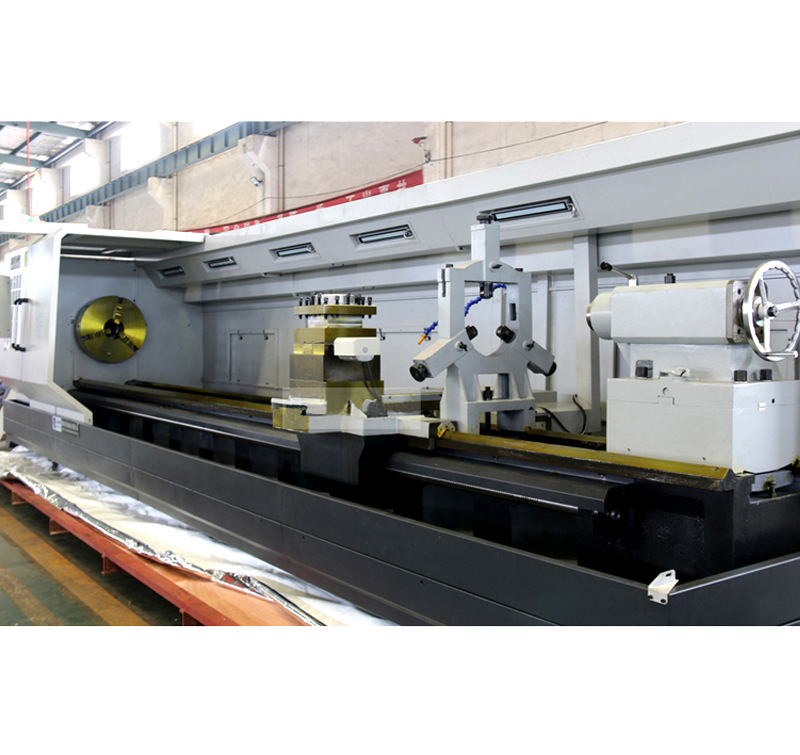

臥式馬鞍車床CK61100
|
主要技術參數 |
SPECIFICATIONS |
Units |
CK61100F |
CK61100F |
|
手動換擋Manual |
液壓換擋HYD. |
|||
|
床身上更大回轉直徑 |
Swing over bed |
mm |
1000 |
|
|
橫滑板上更大回轉直徑 |
Swing over cross slide |
mm |
680 |
|
|
更大工件長度 |
Distance between centers |
mm |
1000/1500/2000/3000/ 4000/5000/6000 |
|
|
床身導軌寬度 |
Guideway width |
mm |
600 |
|
|
床身承重范圍 |
Max. load capacity |
T |
4 |
|
|
主軸孔徑范圍 |
Spindle bore |
mm |
104 |
|
|
主軸孔徑錐度 |
Spindle bore taper |
- |
Metric φ120/MT5 |
|
|
主軸鼻端型號 |
Spindle nose type |
- |
C11 |
|
|
主軸轉速級數 |
Spindle speed steps |
- |
3檔變頻 VF. 3 steps |
4檔液壓 HYD. 4 steps |
|
主軸轉速范圍 |
Spindle speed range |
rpm |
10-800 |
17-800 |
|

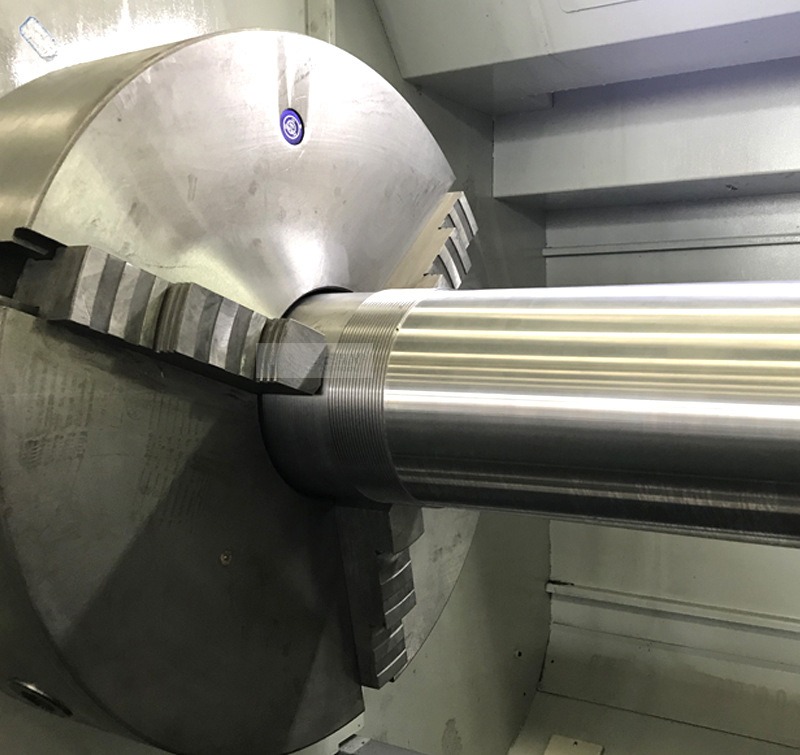

卡盤規格 |
Chuck |
mm |
φ400手動三爪/φ400 3-jaw manual |
|
|

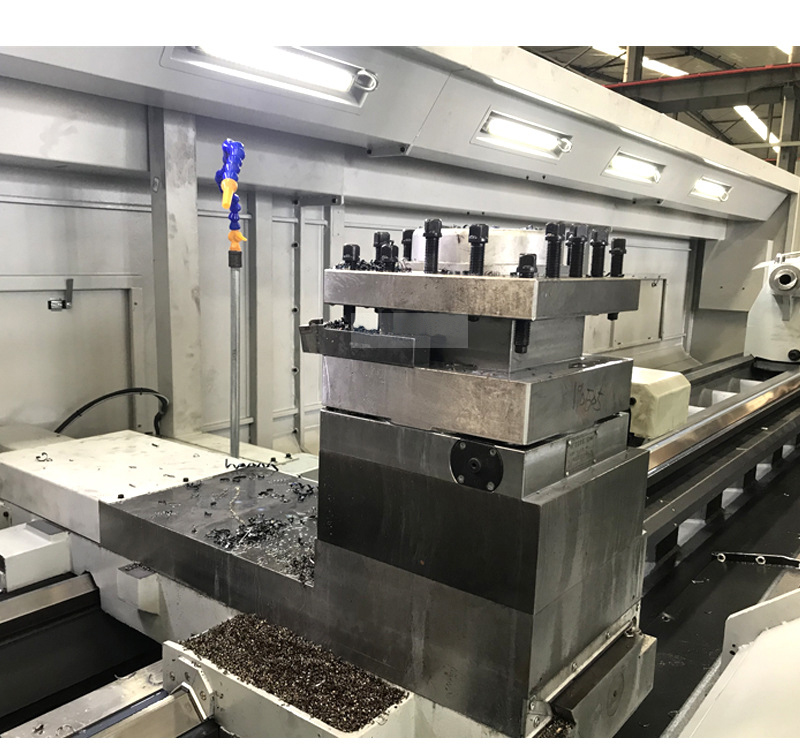

刀架類型 |
Turret/tool post |
- |
4工位電動刀架 Eletric 4 position |
|
|
刀具尺寸 |
Tool size |
mm |
40×40 |
|
|
X軸行程 |
X axis travel |
mm |
520 |
|
|
Z軸行程 |
Z axis travel |
mm |
850/1350/1850/2850/ 3850/4850/5850 |
|
|
X軸快速進給速度 |
X axis rapid traverse |
mm/min |
4000 |
|
|
Z軸快速進給速度 |
Z axis rapid traverse |
mm/min |
6000 |
|
|
尾座套筒直徑 |
Tailstock quill diameter |
mm |
φ120 |
|
|
尾座套筒錐度 |
Tailstock quill taper |
- |
MT6 |
|
|
尾座套筒行程 |
Tailstock quill travel |
mm |
250 |
|
|
主軸電機 |
Main spindle motor |
kw |
15 |
|
|
冷卻泵電機 |
Coolant pump motor |
kw |
0.125 |
|
|
機床重量 Machine weight |
Weight for 1000 |
kg |
5000 |
|
|
Weight for 1500 |
kg |
5400 |
||
|
Weight for 2000 |
kg |
5800 |
||
|
Weight for 3000 |
kg |
6600 |
||
|
Weight for 4000 |
kg |
7400 |
||
|
Weight for 5000 |
kg |
8200 |
||
|
Weight for 6000 |
kg |
9000 |
||
|
外形尺寸 Overall dimension |
Dimension for 1000 |
mm |
3500x2000 x 2100 |
|
|
Dimension for 1500 |
mm |
4000x2000 x 2100 |
||
|
Dimension for 2000 |
mm |
4500x2000 x 2100 |
||
|
Dimension for 3000 |
mm |
5500x2000 x 2100 |
||
|
Dimension for 4000 |
mm |
6500x2000 x 2100 |
||
|
Dimension for 5000 |
mm |
7500x2000 x 2100 |
||
|
Dimension for 6000 |
mm |
8500x2000 x 2100 |
||
